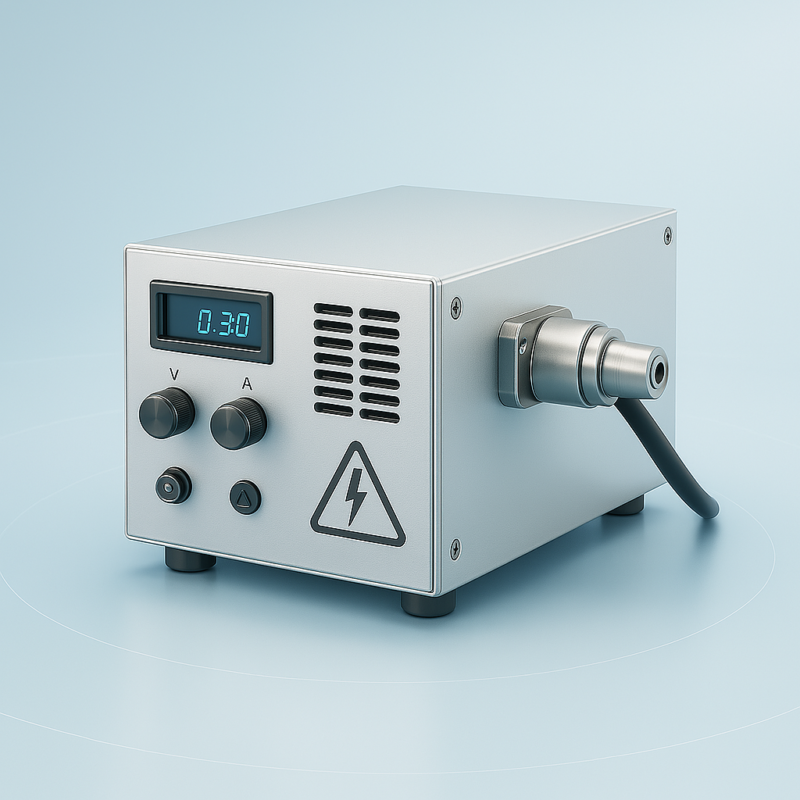

고전압 인터록 제어기 1 – DC Bias 전원 장치 (High Voltage DC Power Supply)

모델 유형: HVDPS-2000
  • 출력 전압 범위: 0 ~ 2000 VDC

  • 정밀 제어: 디지털 디스플레이를 통한 출력 모니터링 (V/A 표시)

  • 제어 기능: 전압/전류 다이얼 설정, 출력 스위치 제어

  • 보호 기능: 과전압/과전류 차단, 내부 환기구 포함

  • 용도: RAON 가속기 HWR Coupler에 DC Bias 전압 인가

  • 설명: RF 발생 시 Coupler 내 multipacting 현상 억제를 위한 전압 인가 장비로, 인터록 시스템 연동을 위한 기준 전압 소스 역할 수행

고전압 제어기 2 – PCB 일체형 RF 인터록 제어 모듈

모델 유형: PCB-ILC-2400

  • 내부 회로:

    • 디지털 제어 IC, MOSFET 보호회로

    • 고속 릴레이, EMI 차폐 회로 내장

  • 입출력 구성:

    • 전원: 24V DC 입력

    • RJ45 커넥터: 외부 PLC 연동

    • 단자대: 고전압 입력/분배 연결

  • 설명: RF 전원이 인가되는 동안 고전압이 정상 범위 내 유지되는지를 실시간 감지하여 PLC 시스템과 연동, 비정상 시 즉시 인터록 동작 수행. 실험실 또는 산업용 고정밀 인터록용으로 적합

고전압 제어기 3 – 랙마운트형 고전압 분배 시스템 (Rack-Mount HV Splitter)

모델 유형: HV-SPLIT-RAON

  • 전면 인터페이스:

    • CH1 OUT, CH2 OUT – 고전압 분배 출력

    • S1, S2 – 모니터링 신호 라인 (인터록 연동)

    • AC220V 입력 단자

  • 내부 구성:

    • 고전압 분배 회로

    • EMI 대응 Shield 설계

    • 히트싱크 냉각 구조 및 보호회로

  • 기판 사양:

    • 4 Layer 고주파 대응 PCB

    • ESD, 과전압, 노이즈 대응 회로 내장

  • 설명: SCL2 전 구간 제어기와 연동하여 고전압을 다채널로 분배하면서 안정적이고 정확한 전압 공급 및 인터록 조건 감지 수행
